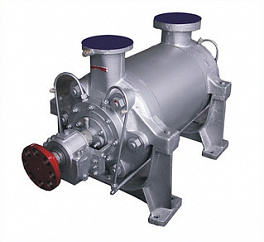

ПЭ 580-185-5 — центробежный электронасос горизонтального исполнения, предназначенный для подачи питательной воды в котлоагрегаты промышленных и коммунальных котельных. Оборудование используется в системах теплоэнергетики, где требуется стабильная работа при высоких параметрах давления и температуры перекачиваемой среды.
Назначение и область применения
Питательные установки на базе ПЭ 580-185-5 обеспечивают непрерывное водоснабжение котельного оборудования на тепловых электростанциях, промышленных предприятиях, объектах ЖКХ. Агрегат работает с химически очищенной водой, температура которой достигает +165°C.
Типовые объекты установки:
— Промышленные котельные с паропроизводительностью от 50 до 400 тонн пара в час.
— ТЭЦ и районные котельные, где требуется высокая производительность питательного оборудования.
— Технологические линии предприятий химической, нефтеперерабатывающей, металлургической отраслей.
— Системы оборотного водоснабжения с повышенными требованиями к напорным характеристикам.
Технические характеристики ПЭ 580-185-5
Модель ПЭ 580-185-5 относится к серии электронасосов питательных с подачей 580 м³/ч и напором 185 метров водяного столба. Цифра «5» в маркировке указывает на диаметр входного патрубка.
Основные параметры:
— Подача: 580 м³/ч (161 л/с).
— Напор: 185 м.
— Частота вращения: 3000 об/мин.
— КПД: не менее 82%.
— Мощность электродвигателя: 800 кВт.
— Максимальная температура воды: +165°C.
— Рабочее давление: до 2,5 МПа.
Агрегат комплектуется асинхронным электродвигателем мощностью 800 кВт с частотой вращения 3000 об/мин. Конструкция предусматривает возможность подключения к системам автоматического управления и регулирования производительности.
Конструктивные особенности
ПЭ 580-185-5 выполнен по горизонтальной схеме с осевым подводом жидкости и радиальным отводом. Проточная часть изготавливается из высоколегированных сталей, устойчивых к воздействию высоких температур и химически активных примесей в питательной воде.
Ключевые элементы конструкции:
— Корпус: литая конструкция из стали 25Л с внутренним антикоррозионным покрытием.
— Рабочее колесо: закрытого типа, изготовлено из нержавеющей стали 12Х18Н9Т.
— Вал: кованая сталь 40Х с термообработкой, обеспечивающая жесткость и долговечность.
— Торцевое уплотнение: двухстороннее механическое уплотнение с системой подпитки и охлаждения.
— Подшипниковые опоры: радиально-упорные подшипники качения с консистентной смазкой.
Конструкция уплотнительных узлов предусматривает возможность обслуживания без демонтажа агрегата с трубопроводов, что сокращает время ремонтных работ.
Система охлаждения и смазки
Торцевое уплотнение оснащено системой подпитки чистой водой с давлением на 0,3–0,5 МПа выше давления в проточной части. Подшипниковые узлы смазываются консистентной смазкой через пресс-масленки. Контроль температуры подшипников осуществляется при помощи термометров сопротивления.
Условия эксплуатации
Оборудование рассчитано на непрерывную работу в составе питательных установок котельных. Допускается эксплуатация в помещениях с температурой от +5°C до +40°C и относительной влажностью до 80%.
Требования к установке и эксплуатации:
— Фундамент: железобетонное основание с виброизоляционными прокладками.
— Монтаж: горизонтальная установка с обязательной проверкой соосности валов электродвигателя и агрегата.
— Обвязка: всасывающий трубопровод должен иметь плавные переходы без воздушных мешков.
— Пусконаладка: выполняется специалистами с проверкой параметров на холостом ходу и под нагрузкой.
— Техобслуживание: регламентные работы каждые 2000 моточасов с контролем зазоров, уплотнений, смазки.
Перед пуском обязательна проверка свободного вращения ротора, отсутствия посторонних предметов в проточной части, надежности крепления соединительной муфты.
Запасные части и расходные материалы
При эксплуатации требуется наличие комплекта ЗИП, включающего торцевые уплотнения, подшипники, прокладки, крепежные элементы. Компания «Русмаш» обеспечивает поставку оригинальных запасных частей, изготовленных в соответствии с конструкторской документацией.
Поставка и сервис
Компания «Русмаш» (Уфа) осуществляет поставку питательных электронасосов ПЭ 580-185-5 с полным комплектом технической документации. В объем поставки входит агрегат на общей раме с электродвигателем, соединительная муфта, комплект прокладок и крепежа, паспорт изделия, руководство по эксплуатации.
Дополнительные услуги:
— Шефмонтаж: выезд специалиста на объект для контроля монтажных работ.
— Пусконаладочные работы: настройка оборудования, проверка параметров, обучение персонала заказчика.
— Гарантийное обслуживание: устранение дефектов в течение гарантийного срока.
— Постгарантийный сервис: техническая поддержка, ремонт, поставка запчастей.
Сроки изготовления и отгрузки уточняются при оформлении заказа. Доставка осуществляется автомобильным или железнодорожным транспортом по территории России и стран СНГ. Возможна отгрузка со склада в Уфе при наличии оборудования.
Для получения коммерческого предложения, уточнения технических параметров или согласования условий поставки обращайтесь к специалистам «Русмаш». Предоставим детальную информацию, подберем оптимальную конфигурацию оборудования под требования вашего объекта.
Насос ПЭ580-185-5 применяется для подачи воды температурой не более 165 °С. В основном он используется для подачи рабочей жидкости в парогенераторные установки нефтедобывающих сооружений, а также паровые котлы тепловых электростанций.
Если для решения ваших задач требуется оборудование аналогичной конструкции, но меньшей мощности, вам подойдет насос ПЭ 100-53.
